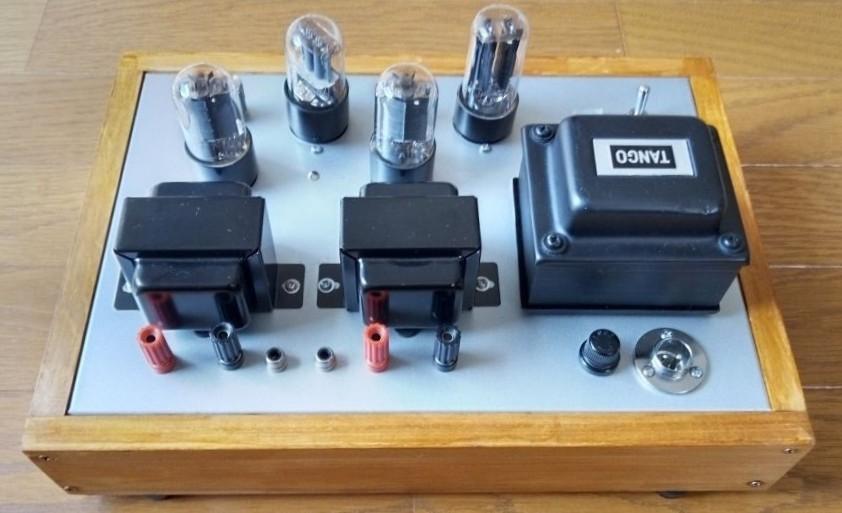

6V6-GT(6L6/EL34兼用）シングル・アンプの製作④（最終回）/回路。真空管アンプ 6V6・6L6・EL34兼用アンプ（自作品）出力管2種類付。EL34/6L6GC/6B4G コンパチブル・シングル・アンプ。メルカリ出品のために製作し、完成したばかりの6V6-GT (6L6/EL34兼用）のコンパチブル・シングルアンプです。\r6V6-GTを基準管として回路設計をしたものです。ほぼ規格にちかい動作ですが、6L6や、EL34（6CA7）については、出力管ソケットのピン接続の工夫や電圧・電流を抑え、自己バイアス抵抗値を考慮することで、そのまま挿し替えが出来るアンプとしました。\r\r■出力管は6V6-GTと、6L6WGC（5881）の２種類を付けます。（写真5～7枚目）EL34でも聞きたい場合には別にお求めください。6L6（5881）は元箱入りの新品同様、6V6-GTは、中古品ですが貴重なマツダ（東芝）のクリア管で手持品から選んだ特性の揃った2本です。6LS7（6H9C）は箱はありませんが新品、5Y3は中古品です。\r■出力トランスは１次側5KΩ (最大電流60ｍA)の新品を使用、電源トランスは中古品ですが今では入手困難な高品質のTANGO製です。\r■適合スピーカーは6Ω～8Ω（能率の高い90ｄB以上が望ましい）\r■出力は出力管によって多少異なりますが約3～4Wです。\r■6L6や、EL34では規格表の動作例からみると適正な動作から少しずれていますが、動作時のプレート損失の定格は電圧・電流をかなり抑えているので、非常に軽く長寿命の安全設計です。\r■プリ・アンプ（ラインアンプ）との併用をお勧めしますが、音量調整用のボリュームを付けたので、ＣＤデッキやＦＭチューナーなどの出力をダイレクトに入力することができます。\r■出力管はKT-66や、KT-77、WE-350Bなどでも挿し替え出来ます。また、ドライブ管には6SL7-GT(ここでは6H9C）を使用していますが6SN7-GTでもプレート電圧は70V位になりますが、挿し替え出来ます。（この場合、やや入力感度が下がりますが最大出力は変わりません）\r■整流管は、見た目のバランスを考え5Y3を使っていますが、効率の良い5AR4（GZ34）や、5V4も挿し替えができます。これらを使うと出力管のプレート電圧が少し高くなり出力が若干、大きくなりますが聞いた感じでは変化ありません。\r■裏蓋は無しです。電源トランスの上部左に小さな傷があり補修済です。木枠は刷毛塗りのため塗装ムラが少しあります。\r■電源コード付き\r■回路図を添付します。。真空管アンプ 6V6・6L6・EL34兼用アンプ（自作品）出力管2種類付。。Yamaha THR10C ギターアンプ。Pioneer GM-D1400-2 パワーアンプ。BOSE ra-12 作動良好　24時間以内発送。ONKYO オンキョー R-N855 ネットワークレシーバー アンプ。美品 YAMAHA C-2a プリアンプ。【銘機】 BOSE ボーズmodel 1706 パワーアンプ 動作確認済。Panasonic VL-SV19K テレビドアホン。サンスイステレオアンプAU-D607G EXTRA。まるこ様 ONKYO TX-NR646 AVレシーバー。JVC PA-904 システムアンプ。L*g様 TEAC AI-301DA プリメインアンプ。【訳あり】YAMAHA A-S801 DAC内蔵プリメインアンプ ブラック。美品 McIntosh マッキントッシュ MA6400 プリメインアンプ。YAMAHA RX-V385 AVアンプ。DENON デノン　ホームシアターシステム　スピーカー　AVC-S500HD。Sylvania 6A3 真空管　　２つ　Apple様。BEHRINGER PA用パワーアンプ EUROPOWER EP1500
